Southlake Health Center

Southlake Health Center

A fin de evitar en lo posible el aspecto típico de un edificio de aparcamiento, en el Southlake Regional Health Center en Newmarket, Ontario, Canadá se optó por utilizar la tela metálica MULTI-BARRETTE.


Con objeto de minimizar la visibilidad desde las calles principales de los vehículos aparcados, se utilizó, para las fachadas oeste y norte, la especificación de malla tupida MULTI-BARRETTE 8124.

La fachada este, interrumpida en el centro por el puente para peatones, ha sido provista del tipo más abierto MULTI-BARRETTE 8301.

Los elementos de tela metálica tienen una longitud máxima de 18 metros y fueron suspendidos de la parte superior mediante bridas triangulares. En cada planta, los elementos han sido fijados mediante conectores de alambre a tubos redondos que discurren tras las telas. Utilizando armellas, cada elemento puede pretensarse y ajustarse con precisión a las bridas de sujeción inferiores.

Además de los elementos listos para instalar, Haver & Boecker suministró todas las bridas triangulares y los tubos redondos para la subestructura y prestó asistencia a la empresa ejecutora durante el montaje de los elementos de tela metálica.

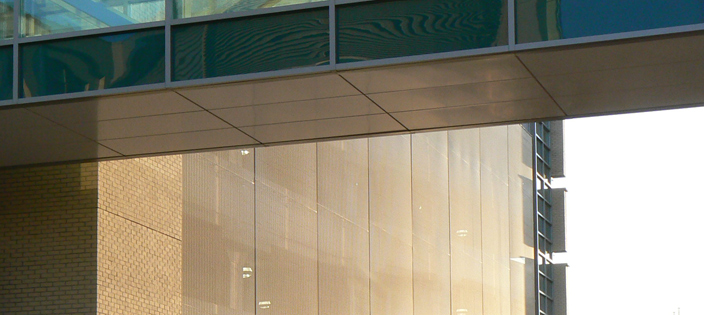

En el puente se utilizaron elementos de tela adicionales.
A fin de establecer también un vínculo estético entre el puente y el edificio de aparcamiento, a lo largo del puente se instalaron elementos de tela metálica del tipo MULTI-BARRETTE 8301.

Dado que en esta zona sólo eran posibles las fijaciones a la subestructura en los puntos exteriores de cada elemento, se integraron en la estructura de tela metálica tubos redondos resistentes de 60 mm. Para el alojamiento de estos tubos, Haver & Boecker suministró bridas especialmente diseñadas como punto de fijación superior. Por medio de tornillos de tensión, integrados en la parte inferior de los tubos, cada elemento puede tensarse de nuevo en las bridas de fijación inferiores.

En total, se instalaron en el puente más de 70 elementos individuales. Las medidas estándar son de aprox. 2.000 x 900 mm.

Southlake Health Center

Lugar

Newmarket, Ontario, Canadá

Solicitud

fachada

Tipo De Propiedad

oficinas / edificios comerciales

Tejido

Arquitecto
